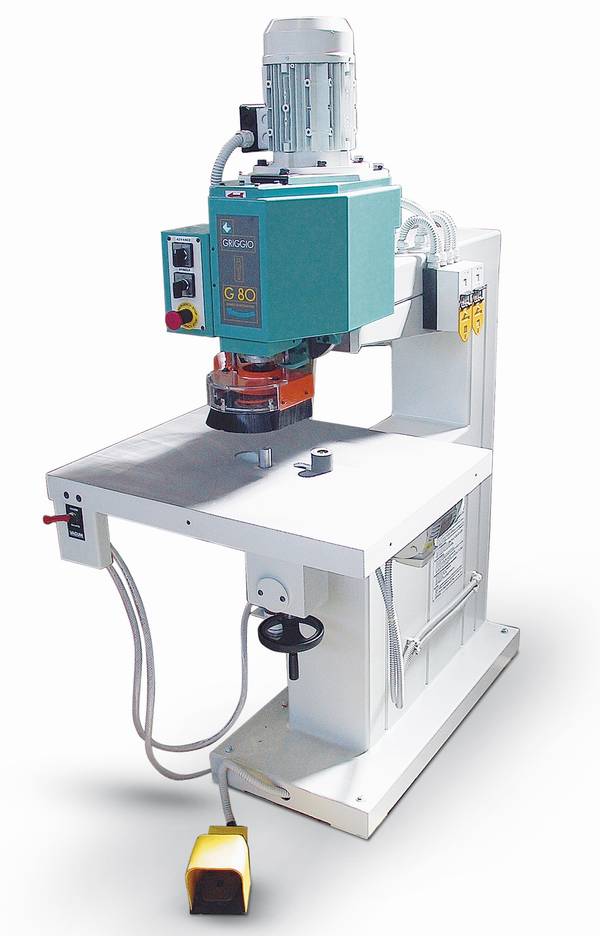

Фрезерный станок G 60

Фрезерно-копировальные станки широко используются в столярном и мебельном производстве для работы с концевым инструментом небольшого диаметра. Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках. Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады.

Возможно выполнение 2-х видов работ:
- прямолинейное фрезерование рельефа на боковых гранях пласти;
- фрезерование рисунка на плоскости (например ложной филенки) по копиру.

Благодаря применению копировального приспособления становится возможным производство серийных изделий. Эти станки можно применять для фрезерования сложных контуров, таких как арочные окна и двери, рамки для зеркал, мебельные фасады и другие декоративные элементы мебели. Конструктивно станок состоит из несущей рамы, рабочего стола, фрезерной головки.
Рабочий стол регулируется по высоте, фрезерная головка оснащена электродвигателем привода и двухступенчатым передаточным механизмом, обеспечивающим две рабочие скорости фрезерного вала. На рабочем столе имеется отверстие, в котором закрепляется копировальный палец. Он подбирается в соответствии с режущим диаметром фрезы. К нижней части заготовки крепится предварительно изготовленный шаблон. Подавая шаблон по копировальному пальцу, обводим деталь и получаем нужный профиль по заданному контуру. Меняя шаблоны и инструмент, можно получить различные изделия.

Станки имеют прочную конструкцию. Управление станка расположено на фрезерной головке и легко доступно.

В комплект поставки входят:
- Ременная передача
- Шпиндель МК2 с двумя цангами (10 и 12) - цанги можно заказывать другого диаметра.
- Пневматическое управление от педали
- Правое вращение шпинделя.

Порядок работы на станке с шаблоном:
1. В шаблоне из листового материала вырезается паз необходимого профиля.
2. Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
3. Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.

Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пнемопривода.

Опции

• Направляющая на столе
• Механический прижим (см. фото в галерее)
• Дополнительный зажим МК2
• Дополнительная цанга
• Передние и боковые удлинители стола - общий размер стола 1200х1000 мм
• Монофазный мотор
• Усиленный мотор 3 /4 ЛС (G 60)

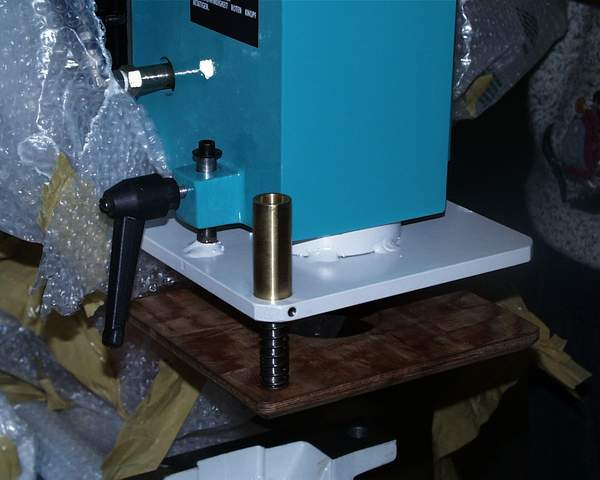

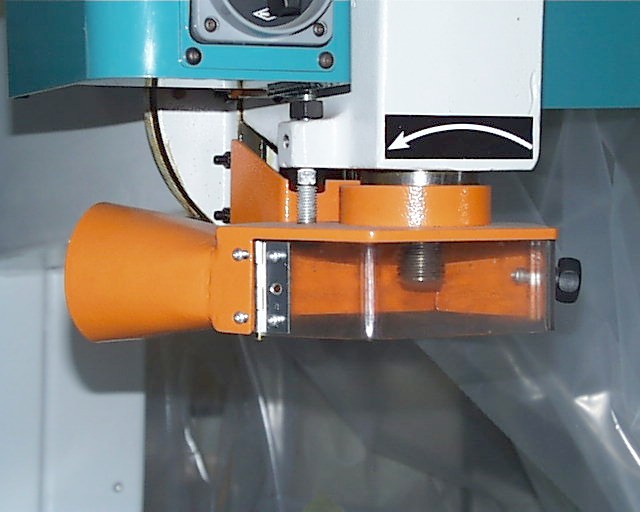

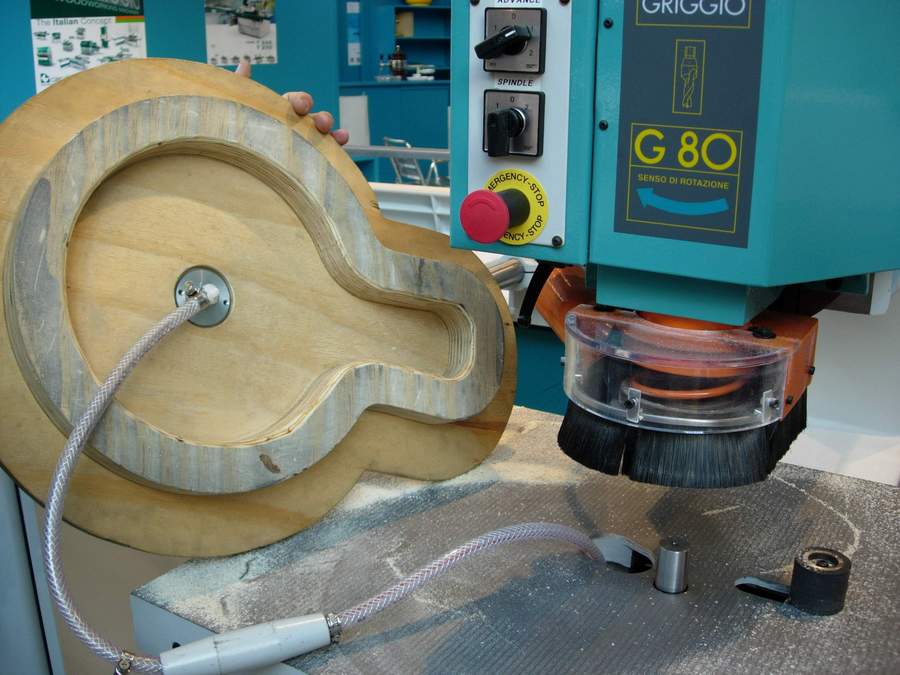

Механичес. прижим	Аспирацион. колпак	Вакуумный прижим

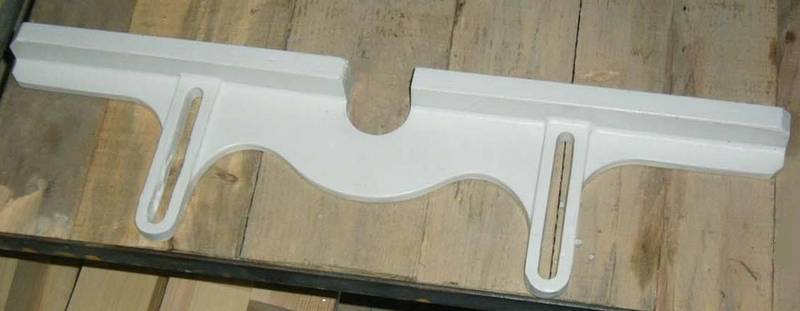

Авт. подача	Направляющая на столе

Технические характеристики вертикального фрезерно-копировального станка G 60
